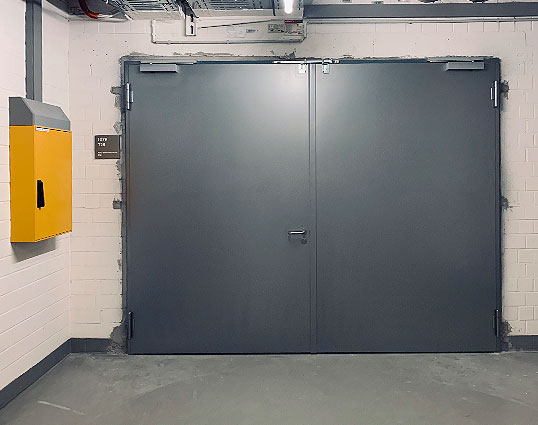

Zweiflügelige feuerbeständige Stahltür / -tor

T 90-2 System Schröders

	pdf download: Produktinformation  Technische Zeichnung  Ausschreibungsformular Anfrage-Formular doc download: Ausschreibungsformular
Wahlweise:	mit Brandschutzverglasung
Feuerschutz:	Allgemeine bauaufsichtliche Zulassung Nr. Z-6.20-1937, DIBt Berlin
Rauchschutz	Rauchschutztür nach DIN 18095 RS-2 Allgemeine bauaufsichtliche Zulassung Nr. Z-6.20-1937, DIBt Berlin
Einbruchschutz:	Einbruchschutztür nach DIN ENV 1627-1630 WK-1 - Prüfbericht Nr. 212 24302, ift Rosenheim WK-2 - Prüfbericht Nr. 212 24303, ift Rosenheim WK-3 - Prüfbericht Nr. 22-17/04 ERW2, PIV Velbert WK-4 - Prüfbericht Nr. 22-18/04 ERW2, PIV Velbert
Schallschutz:	1 Falzdichtung, 1 Mittelfalzdichtung, 1 absenkbare Bodendichtung RW(C;Ctr) = 37 dB* nach EN 20140-3 Prüfbericht Nr. 162 26873/4.0.0, ift Rosenheim  1 Falzdichtunng, 1 Mittelfalzdichtung, 2 absenkbare Bodendichtungen RW(C;Ctr) = 42 dB* nach EN 20140-3 Prüfbericht Nr. 162 26873/4.1.0, ift Rosenheim  1 Falzdichtunng, 1 Mittelfalzdichtung, 1 Bodengleitdichtung RW(C;Ct) = 39 dB* nach EN 20140-3 Prüfbericht Nr. 162 26873/4.4.0, ift Rosenheim
	Technische Beschreibung
Maßbereich Tür:	Breite von 1.375 mm bis 3.250 mm Höhe von 1.750 mm bis 3.250 mm
Türblatt:	Blattdicke 68/69mm - glatt doppelwandig Blechdicke 1 mm bis 1,5 mm wahlweise Isoliereinlage mit Deckblechen vollflächige verklebt und gepresst - dadurch besonders glattes und ebenes Türblatt
Verglasung:	Glasmaße variabel (bei Rechteckverglasung) Mindestfriesbreite: 130 mm wahlweise:  - Zwischensprossen - Bullauge ø ca. 450 mm (lichter Durchblick)
Glashalte- leisten:	mit verdeckter Verschraubung (bei Rechteckverglasung)
Bodendichtung:	in Kombination als Rauchschutztür bzw. Schallschutztür
Verriegelung:	Gangflügel mit Einfallenschloß nach DIN 18250 Profilzylinder vorgerichtet (ohne Zylinder), wahlweise Bundbart Standflügel mit innenliegendem Schnappriegel (nach oben schließend) wahlweise Falztreibriegel wahlweise Schloss/Schlösser mit Panikverriegelung Sicherungszapfen an beiden Türflügeln
Beschläge:	Gangflügel - schwarzer Beschlag wahlweise jede zugelassene Drückergarnitur wahlweise mit Panikstangengriffen bei Ausführung WK-1 / WK-2: Schutzbeschlag DIN 18257 ES1 bei Ausführung WK-3 / WK-4: Schutzbeschlag DIN 18257 ES3 Schloß DIN 18250 Kl. 3 beide Flügel mit Türschliesser nach DIN EN 1154, Schließfolgeregler je Flügel 2/3-teilige KO-Türbänder mit Kugellager-Zwischenringen
Zarge:	Zargensystem "ZNG" (siehe Einbauvarianten) mit bündig eingeklemmten Brandschutzleisten und elastischer Rauchschutzdichtung  Eckzarge, wahlweise Umfassungszarge
Einbau: Tür  <=2.500x  2.500mm	- in Mauerwerk (Dicke >= 240 mm) - in Beton (Dicke >= 140 mm) - in Porenbeton (Dicke >= 150 mm) - in feuerbeständigen Montagewänden nach DIN 4102-4 und Wänden   nach allgemeinen bauaufsichtlichem Prüfzeugnis - in Brandschutzverglasung     wahlweise stumpfer Einbau zwischen die Leibung
