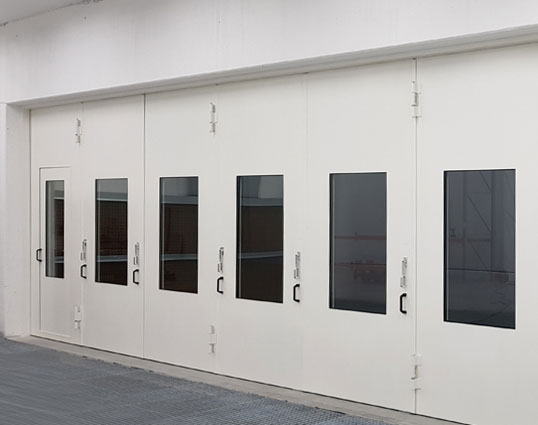

Falttore – überfälzt
System Horch
| Maßbereich: | Breite bis 1500 mm Höhe bis 6000 mm |
| Türblatt: | Aus 1,5 mm dickem feuerverzinktem Stahlblech, 54 mm dick, doppelwandig isoliert mit Mineralwolleplatten. Flügelanschläge und Überfälzungen aus einem Stück gekantet. Beide Torbleche miteinander verfalzt, der Flügelsockel so ausgebildet, dass eine Tropfkante entsteht. |
| Isolierung: | Mineralfaserplatten, wahlweise PU-Hartschaumplatten vollflächig verklebt. |
| Torstärke: | 54 oder 64 mm dick |
| Zarge/Schwelle | 3-seitig, Bodenanschlagschiene 50/50/5 mm, seitliches Z-Profil 50/54/25/4,0 Z-Profil oben 100/54/25/4,0 oder wahlweise Sonderzarge |
| Verschluss: | Kräftige, aufliegende Treibriegel mit Schlaufengriff, für Stangen 30/10 mm, nach oben und unten verriegelnd mit angeformtem Handgriff. |
| Beschlag: | Je Flügel 2-3 Stück stabile 3-teilige Konstruktionsbänder 280/16/4 mm, Einsteckschloss nach DIN 18250, vorgerichtet für Profilzylinder, Kunststoff-Drücker, Rundform, mit Kurzschild, schwarz, PZ-gelocht. Je zwei Stück Standflügel werden mittels einer kugelgelagerten, nachjustierbaren Entlastungsdrehrolle in einer am Zargenkopf befestigten Laufschiene geführt. Fallriegel arretieren die Flügel in der Endstellung. Halbautomatische Zwischenfeststeller kuppeln die Flügelpaare. |
| Toröffnung: | 90 Grad wahlweise 180 Grad, jedoch nur bei maximal drei Flügeln auf einer Seite. |
| Oberfläche: | Grundanstrich aller Stahlteile mit Grundierung auf Zinkphosphatbasis, hellgrau. |
| Hinweis: | Bei 90 Grad - Türöffnung stehen die Flügel in die lichte Öffnung. Pro Torflügel gehen ca. 100 mm der möglichen Durchfahrtsbreite verloren. Bei Faltschema 2:2, 4:2, bzw. 4:4 usw. ist konstruktionsbedingt kein Gehflügel möglich. |
| Sonderausstattung | |
| Verglasung: | Verglasungseinrichtungen 1. Eckig - mit einseitigen Stahl-oder Aluglashalteleisten 2. Abgerundet - mit Gummi-Klemmprofilen 3. Rund - mit Gummi-Klemmprofilen |
| Glasarten: | Nach Wunsch, Einfach- oder Isolierglas |
| Sonstiges: | - Panikschloss - Rohrzarge - Profilzylinder - LM-Drückergarnitur - Sturzprofil - Z-Zarge - Lüftungsgitter - Sendzimirverzinkte Bleche - Bänder, 3-teilig - Feststeller, halbautomatisch - Blechstärke 2,0 mm - Schlupftür im Torflügel (mit Schwelle) - Unterteilter Gehflügel (schwellenlos) |
| Verwendung: | Stahltore überfälzt, robust, langlebig und kostengünstig. Ob in Lackieranlagen-, Lager- und Fahrzeughallen werden diese stabilen , verschleißfreien Tore verwendet. |
